應用行業
機床、紡機、印刷、其他
技術規格
█ 調速范圍寬
低頻力矩大，即能實現低速螺紋切削也能實現6000轉以上的精加工。
█ 接口豐富
具有脈沖串和模擬量調速功能，多通道I/O，長線驅動型編碼器輸入輸出，模擬量輸出和總線功能。
█ 主軸準停功能
S曲線停準，在大慣量主軸下也能無超調，多位置設定，位置切換輕松自如。
█ 位置模式
位置環添加前饋，跟隨誤差小，脈沖輸入濾波功能，在輸入突變的情況下也能平衡運行。提供電子齒輪比，位置模式和速度隨隨意切換，既能滿足數控系統的C軸功能，也能滿其它的位置同步和速度同步的場合。
█ 兼容多種數控系統
實現主軸準停，剛性攻絲，低速絞孔，螺紋切削等。
█ 其它領域
其寬調速范圍、快速的響應性能、低頻力矩性能和位置跟蹤，在其它領域，如紡織行業，塑機行業，紙箱包裝，木工機械也能廣泛應用。
|
項目 |
描述 |
|
|
輸出 |
最高輸出電壓 |
三相380V～440V，對應輸入電壓 |
|
最高輸出轉速 |
8000RPM |
|
|
輸入 |
額定電壓、頻率 |
三相:380～440V 50/60Hz |
|
允許電壓波動 |
+10%，-15% |
|
|
允許頻率波動 |
±5% |
|
|
控制特性 |
控制方式 |
正弦波PWM調制，全閉環矢量控制 |
|
調速范圍 |
1：5000 |
|
|
速度控制精度 |
±1% |
|
|
位置控制精度 |
±1Pulse |
|
|
頻率設定分辨率 |
數字量0.01HZ;摸擬量：單極性，最高輸出頻率/4096;雙極性，最高輸出頻率/2048 |
|
|
加減速時間 |
0～3600S到最高輸出頻率 |
|
|
制動方式 |
能耗制動，15KW及以下內置制動單元 |
|
|

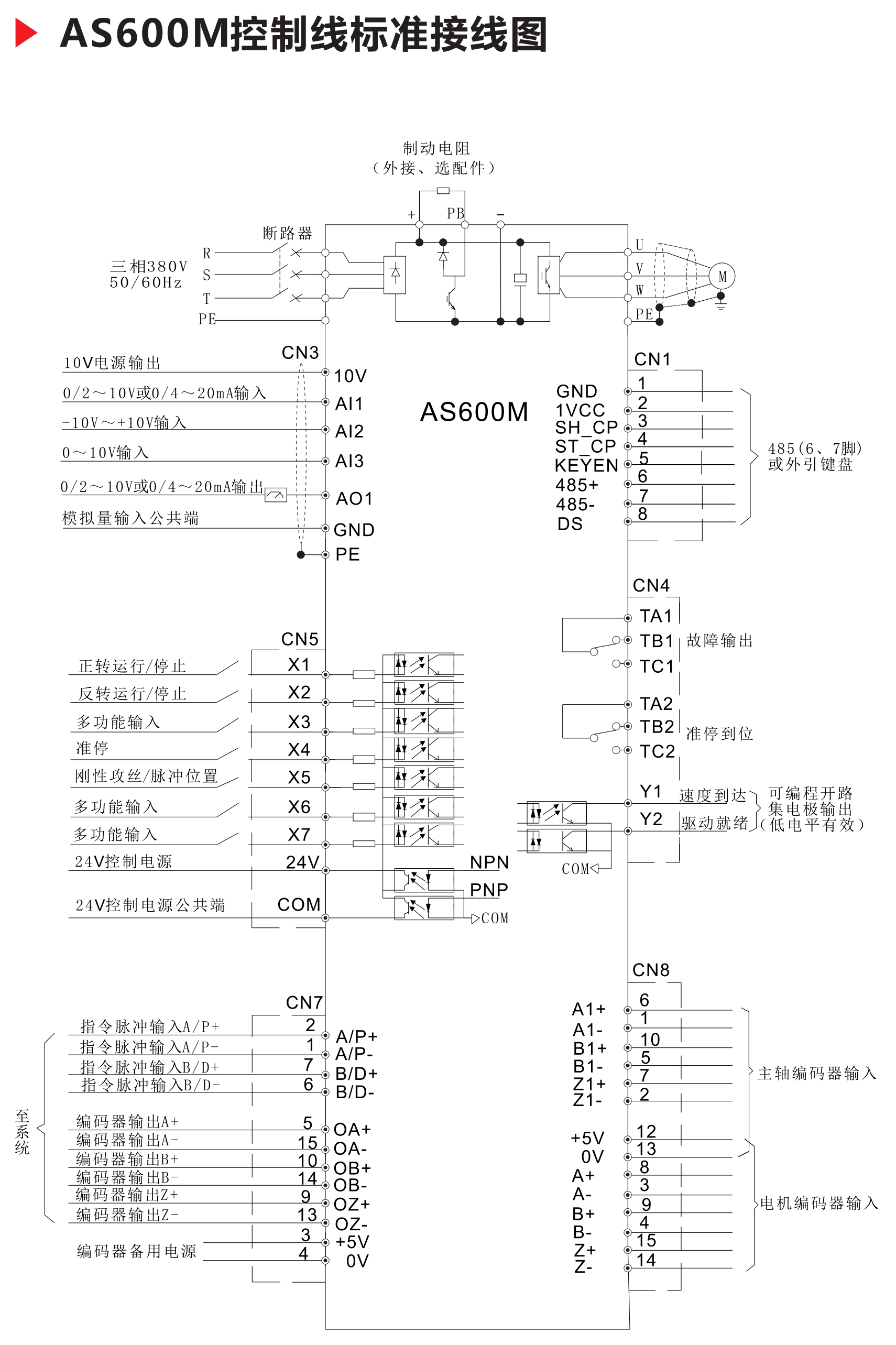

輸入輸出接口 |
數字量輸入 |
7路光耦隔離輸入；輸入方式NPN,有效電平可選 |
|
數字量輸出 |
3路光耦隔離輸出，24V，50mA |
|
|
模擬量輸入 |
2路：0~10V，0~20MA，-10V~+10V |
|
|
摸擬量輸出 |
1路，0/2～10V 0/4～20MA可選 |
|
|
繼電器輸出 |
1路，一組常開常閉觸點；250VAC/30VDC 1A |
|
|
編碼器輸入接口 |
1個：最高接收脈沖300KHZ；線驅動方式；RS422標準； |
|
|
脈沖輸入接口 |
1路：方向+脈沖/正交脈沖/CW+CCW |
|
|
編碼器輸出接口 |
1路：1：1分頻輸出，線驅動方式；RS422標準 |
|
|
總線接口 |
1路：485總線 |
|
|
主軸功能 |
速度控制 |
范圍：0～8000RPM;轉向：正反；速度指令：單、雙極性模擬量、脈沖頻率，總線 |
|
準停控制 |
±1Pulse的精度；可用端子選擇8個位置 |
|
|
剛性攻絲 |
可與多種進口國產系統接口，攻絲誤差2% |
|
|
其它功能 |
C軸控制，螺紋切削，電子齒輪，絞孔，零速鎖定 |
|
|
保護功能 |
過載保護 |
具有驅動器、電機過載保護功能 |
|
過流保護 |
硬件過流保護 |
|
|
欠壓/過壓保護 |
母線電壓超過800V過壓保護，低于350V欠壓保護 |
|
|
輸出對地短路保護 |
輸出對地短路時，報警輸出 |
|
|
使能環境 |
使用場所 |
室內，無腐蝕性氣體 |
|
溫度 |
-10℃～40℃ |
|
|
濕度 |
5～95RH(無凝露) |
|
|
防護等級 |
IP20 |
|
伺服主軸電機規格
|
功率 |
2.2～315KW |
編碼器 |
增量型：脈沖數1024/2500,長線驅動,DC5V 旋轉變壓器 |
|
輸入電源 |
三相220V/380V |
||
|
基準頻率 |
50HZ;33.3HZ |
冷卻方式 |
220V/380V 50HZ 獨立強制風冷 |
|
最高轉速 |
6000/8000r/min |
電機輸出軸 |
帶鍵;光軸 |
|
安裝方式 |
B5(法蘭安裝),B3(臥式安裝),B35(法蘭+臥式) |
使用環境 |
海拔1000米以下 環境溫度-15～40℃ 相對濕度80%以下（不得凝結） |
|
定子部分 |
F(155℃);H(180℃)級絕緣系統; 高分子絕緣樹脂+真空負壓浸漆制造工藝 |
||
|
轉子部分 |
半鍵平衡，R級振動，低噪音進口軸承 |
